WB-2型超声波风速仪
简介:本WB-2风速仪是一款基于超声波原理,可自动加热除冰雪、全数字化、高精度的风速和风向信号测量设备。由于它很好地克服了机械式风速风向仪的固有缺陷,因而能全天候地、长久的正常工作,越来越广泛的得到使用,它将是机械式风速仪的强有力替代品。 特点:与传统的机械式风速风向仪的磨损较快、维护繁琐相比,超声波风速风向仪的优势在于:无启动风速限制,响应速度快,同时具备风速、风向的测量;无移动部件,磨损小,维护少,使用寿命长,不需维护和现场校准。测量范围广,可全天候工作,不受暴雨、冰雪、霜冻天气的影响;测量精度高,性能稳定;结构结实,抗腐蚀性能强;接口:通讯协议:符合NMEA0183-WIMWVNMEA输出格式为:$WIMWV,ddd,R,www.ww,N,A*cc<CR><LF>刷新:每秒一次 安装固定:安装时注意保证仪器放置水平,并且保证筒壁底部上的指北标识“N”指向正北方向。仪器由四颗M6螺钉固定并锁紧。如图3.1所示。 底座示意图 技术指标: 超声波风速仪技术指标型号WB-2 风速测量范围0-60米/秒单位米/秒(m/s)分辨率0.1m/s精度误差0~10m/s:±0.1m/s10~30m/s:±2%30~60m/s:±3%风向测量范围0~360°分辨率1°精度±3°基本参数尺寸高x宽:42cmx28cm重量2.7KG材料不锈钢316L防护等级IP66工作湿度40~90%工作温度-40℃~60℃储存温度-40℃~80℃EMC国军标GJB151A-97标准电源输入电压范围12V~36V转换效率90%隔离电压1500VRS485通讯通道数1路传输速度4800bps通讯协议NMEA0183-WIMWVRS422通讯通道数1路传输速度4800bps通讯协议NMEA0183-WIMWV 7.结构尺寸 图7.1整体尺寸 图7.2超声波探头尺寸 九芯航空头接线表 管脚名称引脚分配引脚功能1+24V24V电源正极2GND电源地3+24V24V电源正极4GND电源地5NC不连接6B422R+RS422+通讯接口7A485+RS485+通讯接口8B422R-RS422-通讯接口9A485-RS485-通讯接口 图4.1九芯航空头管脚示意图
所属分类:
风速仪
产品附件:
产品描述
简介:
本WB-2风速仪是一款基于超声波原理,可自动加热除冰雪、全数字化、高精度的风速和风向信号测量设备。由于它很好地克服了机械式风速风向仪的固有缺陷,因而能全天候地、长久的正常工作,越来越广泛的得到使用,它将是机械式风速仪的强有力替代品。
特点:
与传统的机械式风速风向仪的磨损较快、维护繁琐相比,超声波风速风向仪的优势在于:
无启动风速限制,响应速度快,同时具备风速、风向的测量;
无移动部件,磨损小,维护少,使用寿命长,不需维护和现场校准。
测量范围广,可全天候工作,不受暴雨、冰雪、霜冻天气的影响;
测量精度高,性能稳定;结构结实,抗腐蚀性能强;
接口:
通讯协议:符合NMEA0183-WIMWV
NMEA输出格式为:$WIMWV,ddd,R,www.ww,N,A*cc<CR><LF> 刷新:每秒一次
安装固定:
安装时注意保证仪器放置水平,并且保证筒壁底部上的指北标识“N”指向正北方向。仪器由四颗M6螺钉固定并锁紧。如图3.1所示。
底座示意图
技术指标:
超声波风速仪技术指标
型号 |
WB-2 |
|
风速 |
测量范围 |
0-60米/秒 |
单位 |
米/秒(m/s) |
|
分辨率 |
0.1 m/s |
|
精度误差 |
0~10m/s:±0.1m/s |
|
10~30m/s:±2% |
||
30~60m/s:±3% |
||
风向 |
测量范围 |
0~360° |
分辨率 |
1° |
|
精度 |
±3° |
|
基本参数 |
尺寸 |
高x宽:42cm x 28cm |
重量 |
2.7KG |
|
材料 |
不锈钢316L |
|
防护等级 |
IP66 |
|
工作湿度 |
40~90% |
|
工作温度 |
-40℃~60℃ |
|
储存温度 |
-40℃~80℃ |
|
EMC |
国军标GJB151A-97标准 |
|
电源 |
输入电压范围 |
12V~36V |
转换效率 |
90% |
|
隔离电压 |
1500V |
|
RS485通讯 |
通道数 |
1路 |
传输速度 |
4800 bps |
|
通讯协议 |
NMEA0183-WIMWV |
|
RS422通讯 |
通道数 |
1路 |
传输速度 |
4800 bps |
|
通讯协议 |
NMEA0183-WIMWV |
7.结构尺寸

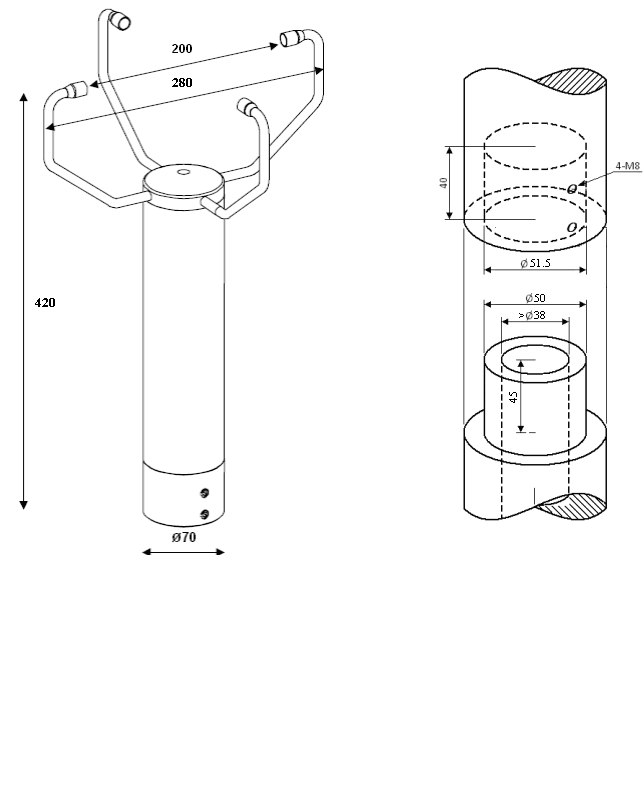

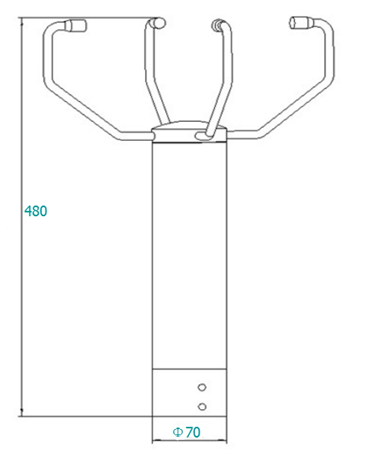

图7.1 整体尺寸

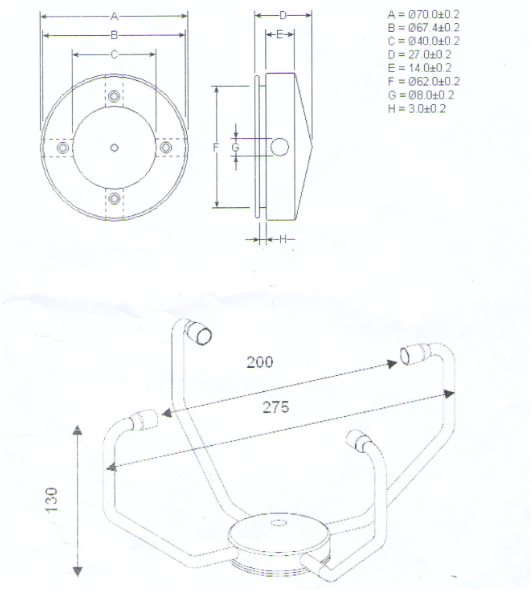

图7.2超声波探头尺寸
九芯航空头接线表
管脚名称 |
引脚分配 |
引脚功能 |
1 |
+24V |
24V电源正极 |
2 |
GND |
电源地 |
3 |
+24V |
24V电源正极 |
4 |
GND |
电源地 |
5 |
NC |
不连接 |
6 |
B422R+ |
RS422+通讯接口 |
7 |
A485+ |
RS485+通讯接口 |
8 |
B422R- |
RS422-通讯接口 |
9 |
A485- |
RS485-通讯接口 |
图4.1 九芯航空头管脚示意图
