1.产品概述

1.1主要用造

JD6W/M型电磁计程校是用来连续利量运动中的舰船相对于水的遗度,并自动累计航程的船用导航设备,能够实时的向各用户设备提供舰船及航程信息。

1.2工作原理

根居法拉第电磁幕应定律,导体在磁场中运动,产生感应电动势,因为海水是连续的导体,电磁传感器即相当于产生恒定磁场的电磁铁,传喜器从船底深入海水中,这样舰船在相对运动中就会产生喜应电动势,从传感8的电极中将客应电动势引入信号处理电路,进行解算,即可获得速度信息。



图1系统组成框图



基本系统构成为:主显示器1台,信号处理机箱1台,速度复示器1台,电磁传感器1台。如选取传感器为平面传感器,则配备水门街1台,如选取传感器为杆式传感器,则配备气动升降装置1套。



2.主要性能指标

电源

要求

AC220V士10% 50Hz+ 5%、150W

性能

测速范围

-10- +35kn

精度

t0.2kn(对水层)

航程解算精度

10.1%

单次航程范围

0-9999.99nm;

累计航程范围

0-99999.990m;

接口

串行接口

6路AS485接口对外速度输出

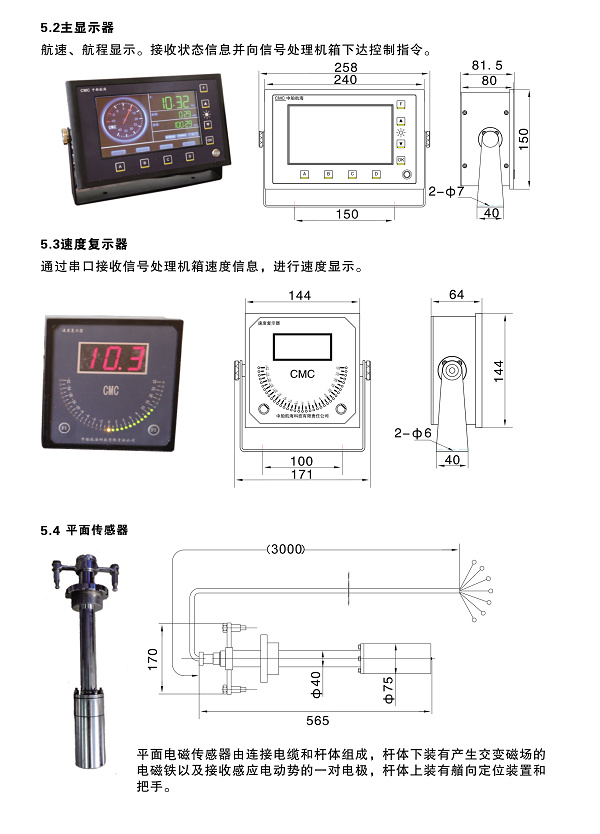

序号

仪器名称

型号

备注

1

信号处理机箱

JD6W/M- 1



2

主显示器

JD6W/M-2



3

速度复示器

JD6W/M-3

可增配

4

平面传感器

JD6W/M-4



5

水门阁

JD6W/M-5

与平面传感器配套

6

杆式传感器

JD6WM-6



7

气动开降组件

JD6W/M-7

与肝式传感器配套





计程仪电磁传感器安装要求:

a.为确保仪器正常工作。采用平感传感器时,应在其伸出船外部分的周围加导流罩以平滑水流;

b.传感路应安装在船底受水流影响较小处,井保证船舶在最小吃水和最大摇摆时,不露出水圆;

c.传感器安装应和船舶舶舰线偏差在+1°以内;

传感器附件不应有强点磁场,在前方5m区域内不应有引起水流素乱的突出物以及股水孔和排水孔。



6.基本配套方案

楓据采用传感器类型不同,基本配套有两种,平面传感器配套和测量杆配套方式。



6.1平面传感器配套方案

序号

仪器名称

型号

单位

数量

备注

1

信号处理机箱

JD6W/M-1

1



2

主显示器

JD6W/M-2

1



3

速度复示器

JD6W/M-3

1

可增配至2个

4

平面传感器

JD6W/M-4

1



5

水门阀

JD6W/M-5

1





6.2测量杆配套方案

序号

仪器名称

型号

单位

数量

备注

1

信号处理机箱

JD6W/M-1

1



2

主显示器

JD6W/M-2

1



3

速度复示器

JD6W/M-3

1

可增配至2个

4

杆式传感器

JD6W/M-6

1



5

气动升降组件

JD6W/M-7

1
