DC-2GM操舵仪
一、产品概述各类船舶装备自动操舵仪,可收到显著效益:降低燃料消耗,减轻劳动强度,延长舵机寿命。通常实施自动操舵需要电罗经提供船舶航向信息,对于不配电罗经的中小型船舶就难以实现自动操舵。DC-2GM(DC-2F)型自动操舵仪中,自动操舵所需要的航向信息由磁罗经提供。因此不配备电罗经也可以实施自动操舵。本设备具有双系统控制功能,当使用中的一个系统发生故障时可以切换到另一个系统继续工作,以保证操舵仪的顺利工作。其中小型船舶也可实施自动操舵,该设备符合GB10846《船用磁罗经自动操舵仪通用技术条件》的要求。DC-2GM操舵仪适用于12000吨以下的各类船舶,诸如客轮、货轮、油船、渔船、工程船、巡逻艇、交通艇等。本设备具有磁航向复示功能,驾驶室内可不再另外配备操舵磁罗经。这一点对于中小型船舶特别重要。5000吨以下的各类船舶均可使用DC-2F型自动操舵仪。DC-2GM电罗经/磁罗经自动操舵仪——操舵仪所需要的船舶航向信息可由电罗经或标准磁罗经提供操舵台上的航向复示器则复示此电罗经航向可将他们发送给其他导航仪器。 二、主要特点本设备采用变增益PID控制。本设备具有自动天气调节的功能,能随海况的变化自动改变船舶的允许偏航值。高海情允许偏航值大,以避免不必要的动舵,降低船舶推进功率损失;低海情允许偏航值小,以提高船舶航向稳定性。本设备配备有在电气上独立于船舶操舵控制系统的舵角指示系统。本设备具有可调的抗冲舵能力,能有效地消除液压舵机系统的震荡。本设备的操舵台上设有动力(操舵台失电或泵未启动)、罗经、偏航、综合S、综合P等警报功能,并有警报检测与消音功能。另可配置舵机警报箱,对每个机组设置六个报警项目如:断相、失电、过载、(低)液位、滤器、油温高等。且均有警报检测与消音功能。三、主要技术指标.适用工作温度-----------------------------------------+5°C—+55°C.电源-----------------------------------------AC380V50Hz250W.应急电源---------------------------------------DC24V150W(备用).舵角指示用电源---------------------------------------AC220V50Hz航向复示刻度盘分度0—360度分度值为1度电罗经航向复示误差不大于0.5度磁罗经航向复示误差不大于1度DC-2GM型自动操舵仪操舵仪系列产品.指令航向指示-------------------------------------0—360°分度值为1度.指令误差---------------------------------------------不大于0.5度.一次改向最大值----------------------------------------------30度.舵角指示范围------------------------------------左右35度分度值为1度.舵角指示误差------------------------------不大于1度(正舵时不大于0.5度).随动操舵跟踪误差-----------------------------------------不大于1度.自动操舵平均航向误差---------------------------------------不大于1度.输出控制对象------------------------开关液压舵机系统的电磁阀(24VDC2A) 四、仪器配套序号仪器名称仪器代号配套数量备注1主操舵台 1 2磁航向传感器 1 3舵角反馈器 1 4操舵控制箱 1 5舵机报警箱 任选1 6舵机启动箱 2(协议定制)7舵角指示器 任选 五、系统连接图 六、主要部套示例
所属分类:
操舵仪
产品附件:
产品描述
一、产品概述
各类船舶装备自动操舵仪,可收到显著效益:降低燃料消耗,减轻劳动强度,延长舵机寿命。通常实施自动操舵需要电罗经提供船舶航向信息,对于不配电罗经的中小型船舶就难以实现自动操舵。
DC-2GM(DC-2F) 型自动操舵仪中,自动操舵所需要的航向信息由磁罗经提供。因此不配备电罗经也可以实施自动操舵。本设备具有双系统控制功能,当使用中的一个系统发生故障时可以切换到另一个系统继续工作,以保证操舵仪的顺利工作。其中小型船舶也可实施自动操舵,该设备符合GB10846《船用磁罗经自动操舵仪通用技术条件》的要求。DC-2GM操舵仪适用于12000吨以下的各类船舶,诸如客轮、货轮、油船、渔船、工程船、巡逻艇、交通艇等。
本设备具有磁航向复示功能,驾驶室内可不再另外配备操舵磁罗经。这一点对于中小型船舶特别重要。5000吨以下的各类船舶均可使用DC-2F型自动操舵仪。
DC-2GM电罗经/磁罗经自动操舵仪——操舵仪所需要的船舶航向信息可由电罗经或标准磁罗经提供操舵台上的航向复示器则复示此电罗经航向可将他们发送给其他导航仪器。
二、主要特点
本设备采用变增益PID控制。
本设备具有自动天气调节的功能,能随海况的变化自动改变船舶的允许偏航值。高海情允许偏航值大,以避免不必要的动舵,降低船舶推进功率损失;低海情允许偏航值小,以提高船舶航向稳定性。
本设备配备有在电气上独立于船舶操舵控制系统的舵角指示系统。
本设备具有可调的抗冲舵能力,能有效地消除液压舵机系统的震荡。
本设备的操舵台上设有动力(操舵台失电或泵未启动)、罗经、偏航、综合S、综合P等警报功能,并有警报检测与消音功能。另可配置舵机警报箱,对每个机组设置六个报警项目如:断相、失电、过载、(低)液位、滤器、油温高等。且均有警报检测与消音功能。
三、主要技术指标
.适用工作温度- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - +5°C—+55°C
.电源- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - AC 380V 50Hz 250W
.应急电源- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - DC 24V 150W(备用)
.舵角指示用电源- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -AC 220V 50Hz
航向复示
刻度盘分度 0—360度 分度值为 1 度
电罗经航向复示误差 不大于 0.5 度
磁罗经航向复示误差 不大于 1 度
DC-2GM型自动操舵仪
操 舵 仪 系 列 产 品
.指令航向指示- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 0—360° 分度值为1度
.指令误差- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -不大于 0.5度
.一次改向最大值- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 30 度
.舵角指示范围- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 左右35度 分度值为1度
.舵角指示误差- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 不大于1度(正舵时不大于0.5度)
.随动操舵跟踪误差- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 不大于1度
.自动操舵平均航向误差- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -不大于1度
.输出控制对象- - - - - - - - - - - - - - - - - - - - - - - - 开关液压舵机系统的电磁阀(24V DC 2 A)
四、仪器配套
序号 |
仪器名称 |
仪器代号 |
配套数量 |
备 注 |
1 |

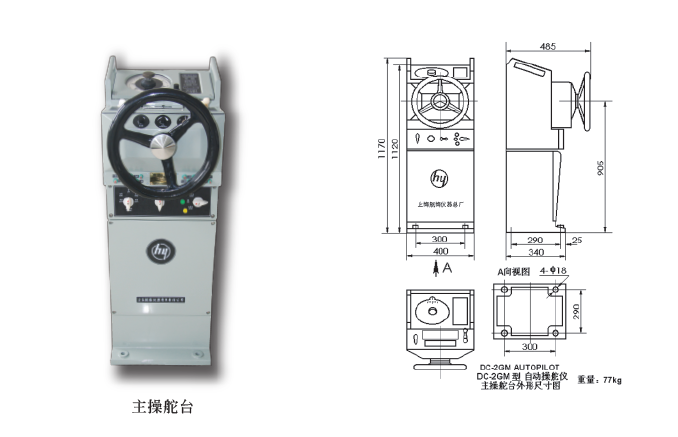

主操舵台 |
|
1 |
|
2 |
磁航向传感器 |
|
1 |
|
3 |
舵角反馈器 |
|
1 |
|
4 |

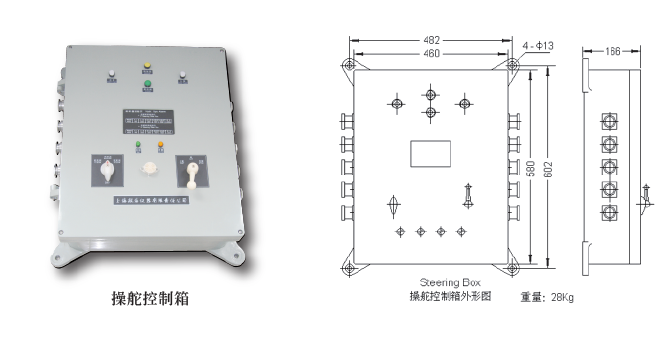

操舵控制箱 |
|
1 |
|
5 |

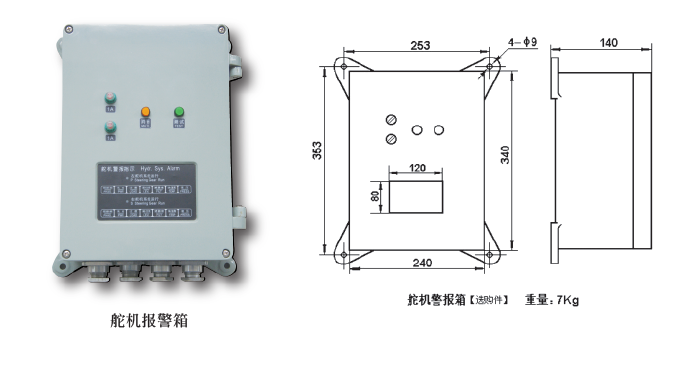

舵机报警箱 |
|
任选1 |
|
6 |

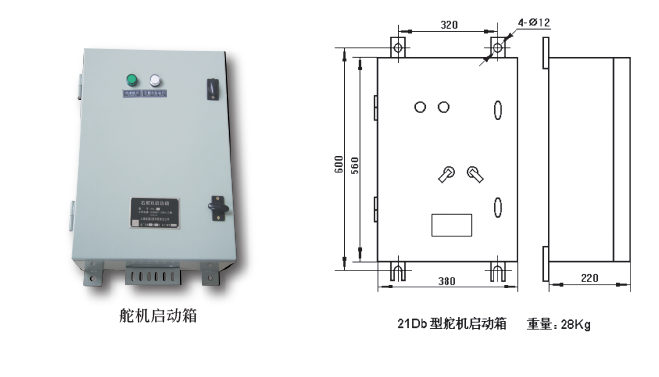

舵机启动箱 |
|
2 |
(协议定制) |
7 |

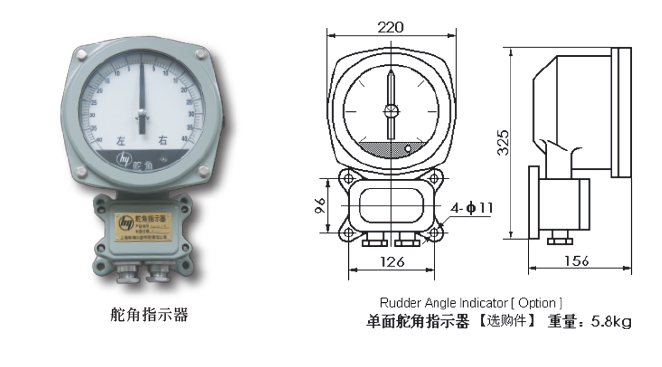

舵角指示器 |
|
任选 |
|

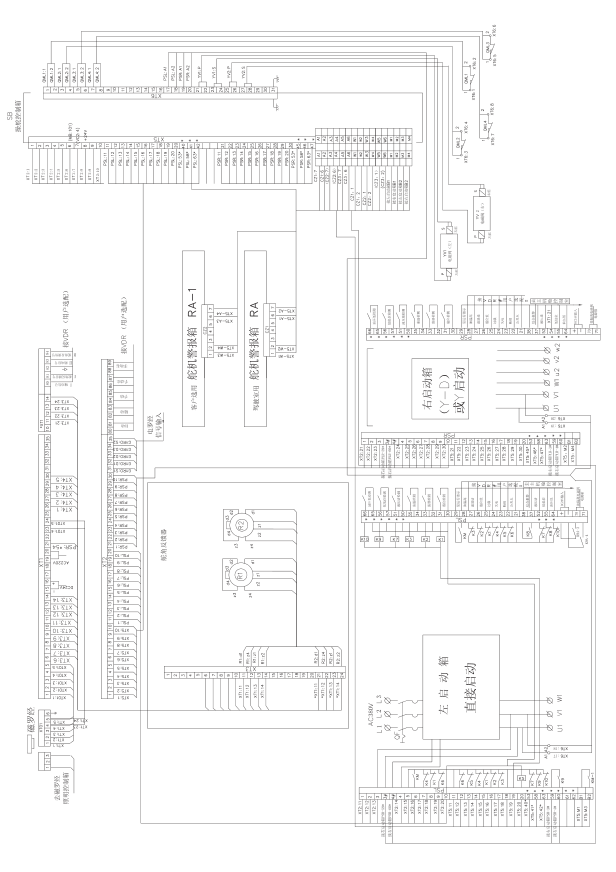

五、系统连接图
六、主要部套示例
