DH-IIG型电磁控制陀螺罗经


一、产品概述DH-IIG型电磁控制陀螺罗经是采用电磁控制和电磁补偿的小型陀螺罗经,能自动快速找北,并能跟踪地理子午面,在船上用来持久地指示航向信息。适用于各类船舶和军辅船。DH-IIG型电磁控制陀螺罗经的性能完全符合国家标准GB/T4300-2007《船舶与海上技术船用陀螺罗经》的要求,并经中国船检局型式认可。 二、主要特点稳定可靠操作简便:一个开关,一次操作,整个启动程序自动完成。启动稳定快:初始偏离±30°左右,一个小时罗经就能稳定在0.7°以内。精度高:对陀螺的垂直轴和水平轴漂移进行精确补偿,纬度误差由积分器自动补偿。仪器体积小,重量轻,可安装在驾驶台或海图室内。主罗经也可与自动舵组合安装。检修方便:每块线路板都设有测试孔,主罗经盖和四周侧板均可打开,罗经桌也可翻起,维修十分方便。根据需要,可提供各种特殊配套的罗经。 三、主要技术指标精度指标稳定点误差±0.75°×SecΦ航向偏差0.25°×SecΦ稳定点误差重复性精度0.25°×SecΦ等速直航向误差±1°×SecΦ速度快速变化20Kn所引起的误差±1.5°速度20Kn时,快速变换航向180°所引起的误差±2.5°性能指标陀螺球使用寿命15000h平均故障间隔时间(MTBF)5000h平均故障修复时间(MTTR)0.5h快稳时间1h(初始偏离30°)使用纬度0~70°南北纬使用航速0~40Kn适用船电50Hz220V罗经功耗小于150W(无负载)航向发送力矩式发送机激磁50Hz110V三相0~50V转值1:360可带12个分罗经 四、仪器配套DH-IIG型电磁控制陀螺罗经配套表序号仪器名称仪器代号配套数量备  注1主罗经D1-IIG1台 2电源箱D4-IIG1台 3发送箱D5-IIG1台带50Hz负载4工具备件箱D10-IIG1台 5航向分罗经38-1按需要50Hz激磁分罗经6方位分罗经19-1按需要50Hz激磁分罗经7方位分罗经支架20-1按需要配19-18接线盒15-1按需要 9光学方位仪HGF-239按需要与19-1配套10方位仪GFD-188按需要与19-1配套11数字分罗经GC-200按需要输出NMEA0183信号12应急电源D9C-II按需要避免换电时断电

所属分类:

陀螺罗经

产品附件:

在线留言

产品描述

一、产品概述

DH-IIG型电磁控制陀螺罗经是采用电磁控制和电磁补偿的小型陀螺罗经,能自动快速找北,并能跟踪地理子午面,在船上用来持久地指示航向信息。适用于各类船舶和军辅船。

DH-IIG型电磁控制陀螺罗经的性能完全符合国家标准GB/T4300-2007《船舶与海上技术 船用陀螺罗经》的要求,并经中国船检局型式认可。



二、 主要特点

稳定可靠

操作简便:一个开关,一次操作,整个启动程序自动完成。

启动稳定快:初始偏离±30°左右,一个小时罗经就能稳定在0.7°以内。

精度高:对陀螺的垂直轴和水平轴漂移进行精确补偿,纬度误差由积分器自动补偿。

仪器体积小,重量轻,可安装在驾驶台或海图室内。主罗经也可与自动舵组合安装。

检修方便:每块线路板都设有测试孔,主罗经盖和四周侧板均可打开,罗经桌也可翻起,维修十分方便。

根据需要,可提供各种特殊配套的罗经。



三、主要技术指标

精度指标

稳定点误差±0.75°×SecΦ

航向偏差0.25°×SecΦ

稳定点误差重复性精度0.25°×SecΦ

等速直航向误差±1°×SecΦ

速度快速变化20Kn所引起的误差±1.5°

速度20Kn时,快速变换航向180°所引起的误差±2.5°

性能指标

陀螺球使用寿命15000h

平均故障间隔时间(MTBF)5000h

平均故障修复时间(MTTR)0.5h

快稳时间1h(初始偏离30°)

使用纬度0~70°南北纬

使用航速0~40Kn

适用船电50Hz 220V

罗经功耗小于150W(无负载)

航向发送力矩式发送机激磁50Hz110V

三相0~50V

转值1:360

可带12个分罗经

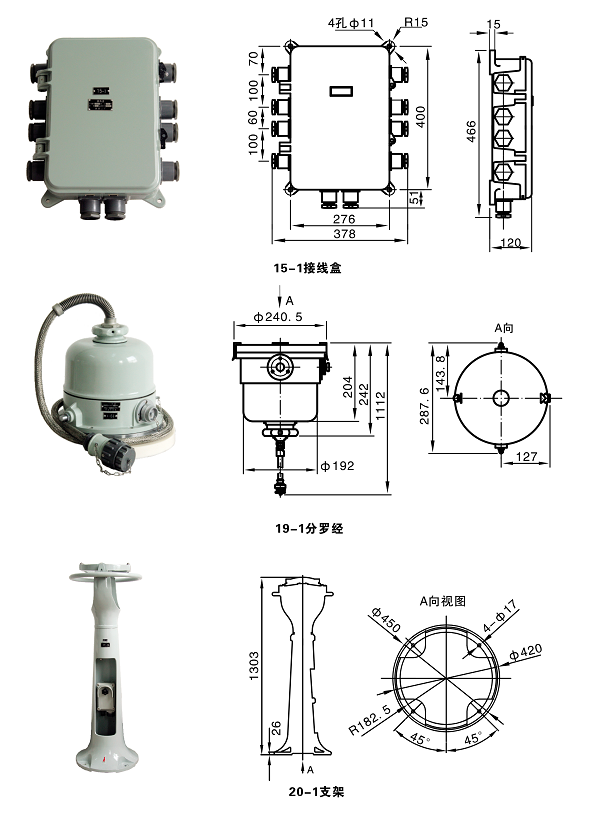

四、仪器配套

DH-IIG型电磁控制陀螺罗经配套表

序号

仪器名称

仪器代号

配套数量

备   注

1

主罗经

D1-IIG

1台



2

电源箱

D4-IIG

1台



3

发送箱

D5-IIG

1台

带50Hz负载

4

工具备件箱

D10-IIG

1台



5

航向分罗经

38-1

按需要

50Hz激磁分罗经

6

方位分罗经

19-1

按需要

50Hz激磁分罗经

7

方位分罗经支架

20-1

按需要

配19-1

8

接线盒

15-1

按需要



9

光学方位仪

HGF-239

按需要

与19-1配套

10

方位仪

GFD-188

按需要

与19-1配套

11

数字分罗经

GC-200

按需要

输出NMEA0183信号

12

应急电源

D9C-II

按需要

避免换电时断电
